Řídící jednotka tepelného čerpadla Rj2k1
Tato řídící jednotka může ovládat jednofázové i třífázové venkovní jednotky SMH-60IRB, SMH-100IRB a SMH-160IRB
Je vybavena ekvitermní regulací teploty a pokročilými mechanismy, umožňujícími na základě získaných informací optimalizovat provoz tepelného čerpadla tak, aby se dosáhlo co nejekonomičtějšího režimu.
Jako dotop se předpokládá elektrokotel bez stykače.
Dovoluje ovládat tři zónové ventily, zajišťující ohřev teplé užitkové vody a vytápění.
Teploty v systému jsou snímány pomocí desíti teploměrů.
Řídící jednotka Rj2k1 vyžaduje třífázový nadřazený jistič 3x32A/C.
Jak tato řídící jednotka funguje, si můžete prohlédnout zde.

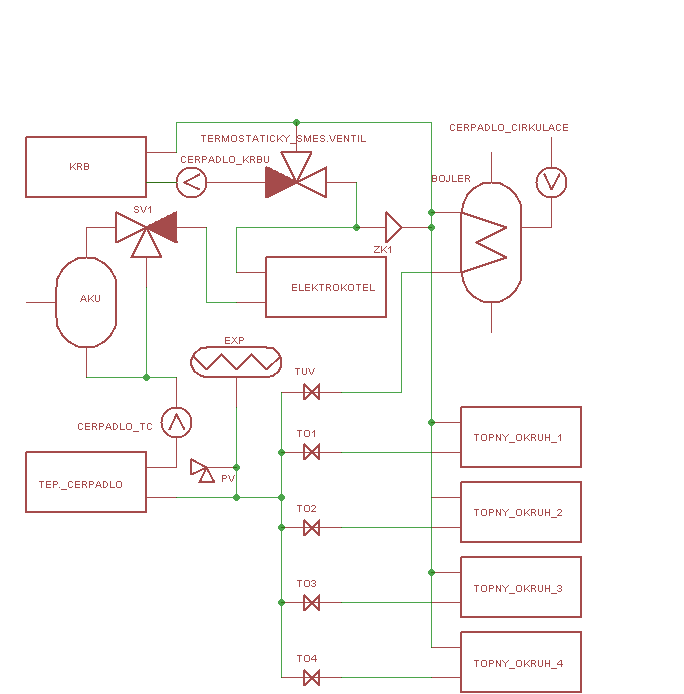

Topný okruh tepelného čerpadla se čtyřmi topnými okruhy, krbem, aku nádrží a cirkulací TUV

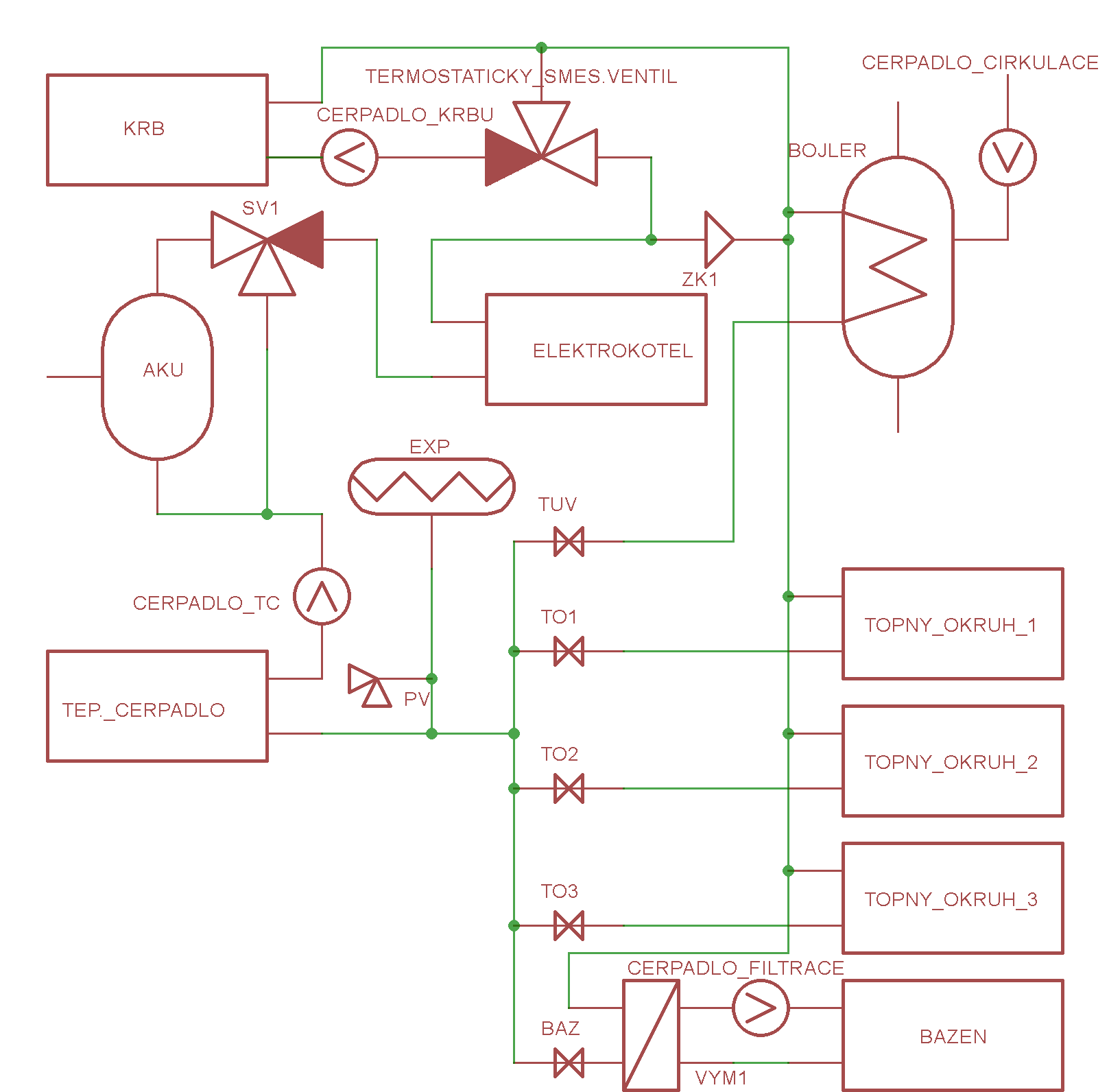

Topný okruh tepelného čerpadla se třemi topnými okruhy, krbem, aku nádrží, cirkulací TUV a bazénem
Topný okruh tepelného čerpadla se čtyřmi topnými okruhy, krbem, aku nádrží, cirkulací TUV a dvěma venkovními jednotkami
Ve schématu jsou zakresleny všechny možné polohy ventilu SPR
Topný okruh tepelného čerpadla se třemi topnými okruhy, krbem, aku nádrží, cirkulací TUV, bazénem a dvěma venkovními jednotkami
Ve schématu jsou zakresleny všechny možné polohy ventilu SPR
Přestože venkovní jednotky obsahují výkonné, elektronicky řízené oběhové čerpadlo, může být, především při použití podlahového topení, které má velkou tlakovou ztrátu, vhodné použít přídavné oběhové čerpadlo.
Čerpadla provozujeme vždy na maximální výkon. Nemá smysl omezovat výkon z důvodu snížení spotřeby elektrického proudu. Řídící jednotka si přídavné oběhové čerpadlo zapne, pokud to bude vhodné.
