Řídící jednotka tepelného čerpadla Rj1h

Tato řídící jednotka je vhodná pro tepelná čerpadla EKO240n, EKO290n, EKO310n a EKO380n.

Může ovládat dvě třífázové venkovní jednotky WWBC95HBP, WWBC135HBS a WWBC195HBS

Je vybavena ekvitermní regulací teploty a pokročilými mechanismy, umožňujícími na základě získaných informací optimalizovat provoz tepelného čerpadla tak, aby se dosáhlo co nejekonomičtějšího režimu.

Jako dotop se předpokládá elektrokotel.

Jako doplněk lze připojit dva prostorové termostaty. Pro obvyklou činnost řízení vytápění pomocí ekvitermní regulace nejsou tyto termostaty nutné.

Teploty v systému jsou snímány pomocí čtyř teploměrů.

Samozřejmostí je vstup pro signál HDO.

Řídící jednotka Rj1h vyžaduje třífázový nadřazený jistič 3x20A/C.

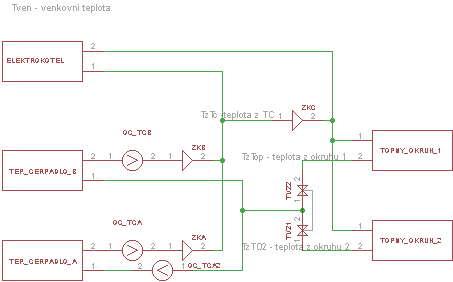

Topný okruh tepelného čerpadla EKO240n

---

Topný okruh tepelného čerpadla EKO290n

---

Topný okruh tepelného čerpadla EKO310n

---

Topný okruh tepelného čerpadla EKO380n

---

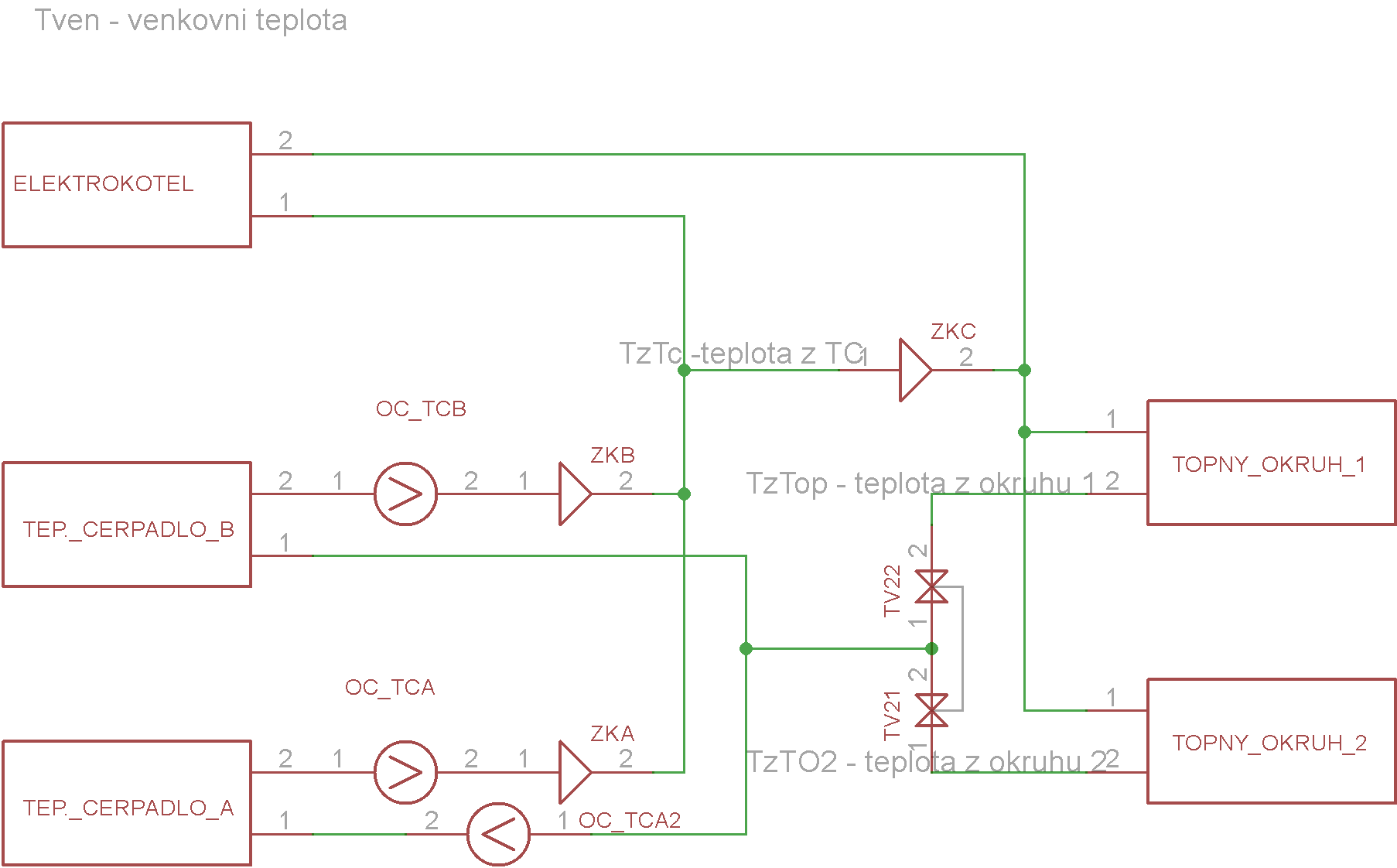

Topný okruh tepelného čerpadla EKO240n se dvěma topnými okruhy

---

Topný okruh tepelného čerpadla EKO290n se dvěma topnými okruhy

---

Topný okruh tepelného čerpadla EKO310n se dvěma topnými okruhy

---

Topný okruh tepelného čerpadla EKO380n se dvěma topnými okruhy

---
